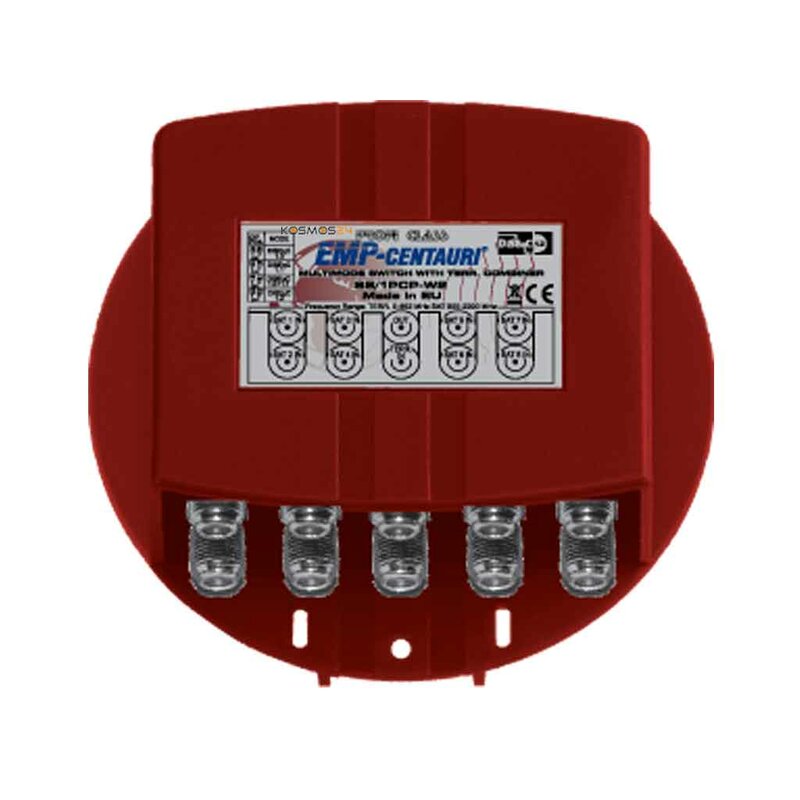

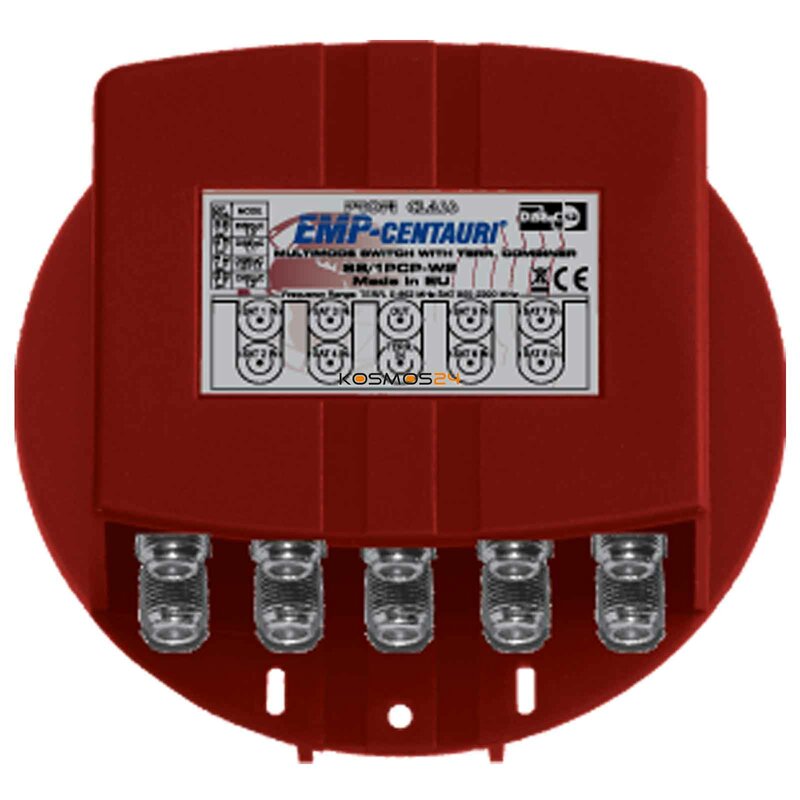

EMP-Centauri DiseqC – Schalter S 8/1PCP-W2

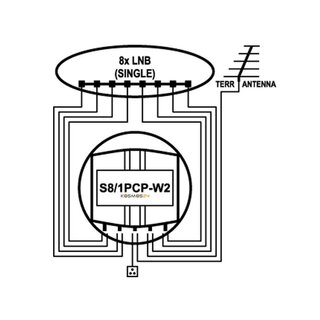

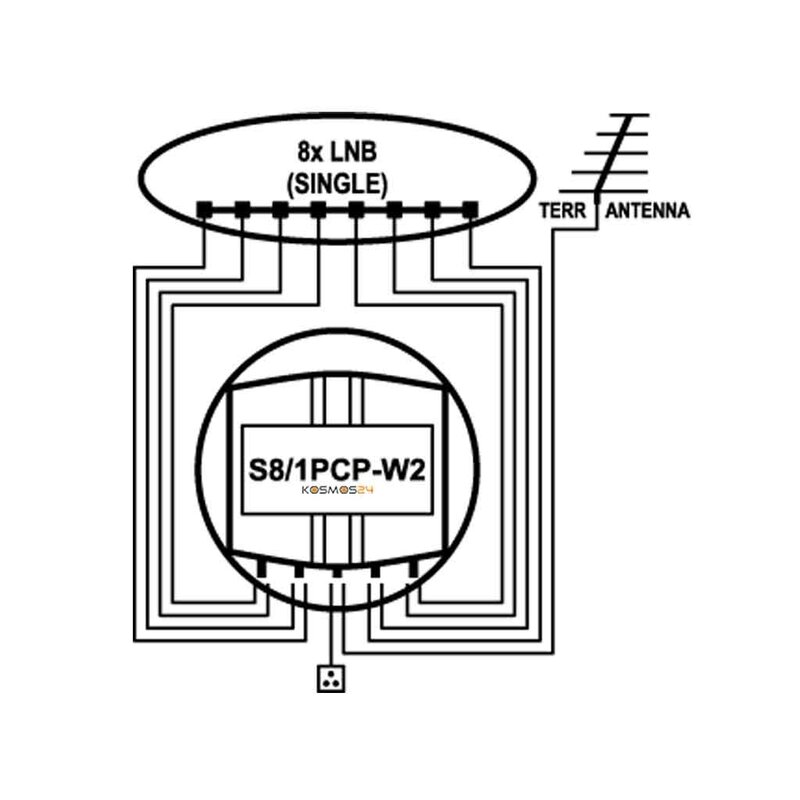

Der EMP DiSEqC-Schalter S 8/1PCP-W2 (Nachfolger von P.168-W) dient dazu, acht auf verschiedene Satelliten (z.B. Astra, Eutelsat, Türksat, Hellas, Amos, Sirius usw.) ausgerichtete Sat-Spiegel/Uni-Single LNB und eine terrestrische Antenne am terrestrischen Eingang über eine Leitung an einen Digitalreceiver anzuschließen, zwischen den LNB/Satelliten umzuschalten und deren Signal durch eine Leitung zum Receiver zu führen.
Der Schalter ist zur Innen- und Außenmontage geeignet und eignet sich hervorragend für Multifocus-Antennen. Kabelbinder für Mastmontage und ein Wetterschutzgehäuse liegt bei.
Mit der "GoTo nn" Funktion kann der Schalter wahlweise manuell installiert werden oder per Positionsbestimmung wie bei einem DiSEqC-Motor. Wichtig: Der angeschlossene Receiver muss DiSEqC Level 1.1 oder 1.2 unterstützen.

Technische Daten:

• Modellbezeichnung: EMP S 8/1PCP-W2
• Art: 9 Eingänge / 1 Teilnehmerausgang
• Empfang: 8 LNB + 1 TERR.
• Control Signal: Position & Option
• Digital-Tauglich (DVB-S): Ja
• HDTV-Tauglich (DVB-S2): Ja
• Twin-LNB tauglich: Ja
• Quad-LNB tauglich: Ja
• Erdungsklemme: Nein
• Innen-Gehäuse: Zink
• Außen-Gehäuse: Kunststoff

Technik

• Frequenzbereich SAT: 950 ~ 2300 MHz
• Frequenzbereich TERR: 5 ~ 862 MHz
• Anschlussdämpfung SAT: 5 dB
• Anschlussdämpfung TERR: 3 dB
• Entkopplung SAT/SAT: > 25 dB
• Umschalt-Kontrolle: DiSEqC Position
• DiSEqC Level: 1.0, 1.1, 1.2
• Eingang Sat-LNB: 8 F-Anschlüsse weiblich
• Eingang Terr: 1 F- Anschluss weiblich
• Teilnehmerausgang: 1 F-Anschluss weiblich

Stromversorgung (Herstellerangaben)

• Kurzschlussfest: Ja
• Stromversorgung: Sat-Receiver
• Strombedarf: max. 50 mA / 18 V DC
• LNB-Strombedarf max.: 400 mA
• Betriebstemperatur: -30 ~ +70 °C

Abmessungen

• Breite: 112 mm
• Höhe: 49 mm
• Tiefe: 112 mm

Irrtümer und technische Änderungen vorbehalten

Lieferumfang:
1x EMP-Centauri DiseqC Schalter S 8/1PCP-W2
1x Bedienungsanleitung
2x Kabelbinder
